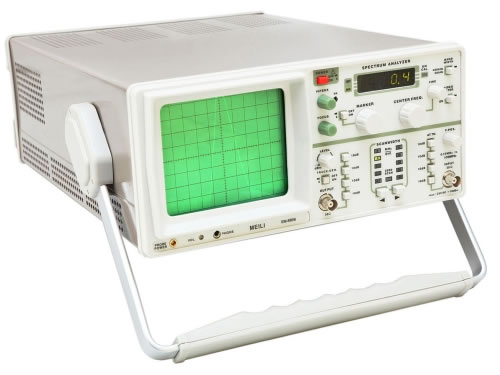

Спектральный Анализатор 1050 МГц
Описание
Спектральный анализатор 1050 МГц является электронным прибором, который служит для анализа спектральных показателей сигнала тока. Измеряя мощность спектра известного и неизвестного сигнала, данный прибор отслеживает доминантную частоту, мощность, отклонение, гармонию, ширину волны и другие показатели.
Применение
Спектральный анализатор 1050 МГц используется для отслеживания вибраций сигнала, промежуточную частоту, передачу сигнала.
Преимущества
1. Спектральный анализатор 5100 МГц может работать вместе с преобразователем полного сопротивления для поверки и тестирования проводных и беспроводных коммуникационных систем.
2. Он оснащается высококлассными компонентами: высокочувствительными кинескопами и др.
Параметры
| Модель: SM-5010, SM-5011 | |
| Входная частота | 0.15-1050 МГц, 3 дБ |
| Точность дисплея | ±100 КГц |
| Точность | ± (0.1% изгиб + 100КГц) |
| Расширение дисплея вывода частоты | 100 КГц (41/2 д светодиодный дисплей) |
| Ширина вывода частоты | 100 КГц/div-100МГц/div в 1-2-5 шага и 0Гц/div (нулевое сканирование) |
| Точность отслеживания частоты | ±10% |
| Ширина сигнала | 20 - 400 КГц |
| Видео фильтр | 4 КГц (когда вкл.) |
| Амплитуда | -100dBm - +13dBm |
| Стандартный уровень | -27dBm - +13dBm |
| Обычный уровень форсунок | -97dBm (20КГц IF ширина сигнала) |
| Дисплей | 80db (10dB/div) |
| Точность измерительной шкалы | ±2 дБ (при 250 МГц без аттенюатора) |
| Входной аттенюатор | 0 - 40дБ (4×10дБ шаг) |
| Точность аттенюатора | ±1dB |
| Макс. Вход | +10дБм (0 дБ аттенюатор), +20 дБм (40 дБ аттенюатор) DC: ±25V |
| Стабильность частоты | лучше 150 КГц/ч |
| Входной терминал | BNC |
| Входное сопротивление | 50Ω |
| Генератор отслеживания (SM-5006 ) | |
| Выходная частота | 0.15-500 МГц, 3дБ |
| Выходные показатели | -50dBm to +1dBm(4 × 10В шаг) |
| Выходное аттенюатор | 0-40dB (4×10dB шаг). точность: ±1 дБ |
| Выходной терминал | BNC |
| Выходное сопротивление | 50Ω |
| Другие | |
| DC выход | +6V (для пробирования) |
| Детектирование амлпитудно-модулированных сигналов | Сопротивление загрузки: ≥16Ω |
| Источник питания | 220V/110V ±10%, 50-60 Гц |
| Размеры | 285 (ш) × 125 (в) × 380 (г) мм |
| Вес | 8 кг |
Примечание
1. Спектральный анализатор 1050 МГц должен оснащаться подходящим напряжением.
2. Необходимо заземлять частотный анализатор, во избежание короткого замыкания
Уход
1. Обеспечивайте регулярную очистку и проветривание гармонического анализатора.
2. Запрещено разбрызгивать чистящее средство на поверхность аппарата, его следует протирать мягкой влажной тряпкой.
