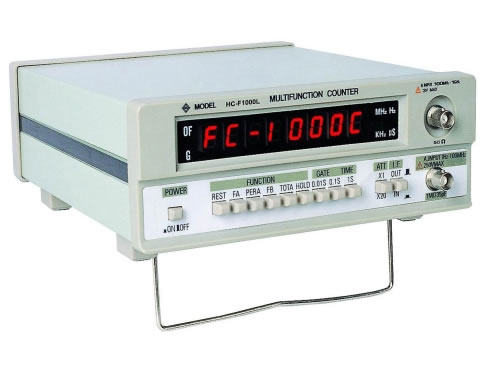

Частотомер 1.3 ГГц
Описание
Частотомер 1.3 ГГц обычно используется для измерения числа колебаний или импульсов за секунду электрического сигнала. Он состоит из схемы временной развертки, входной схемы, цифрового индикатора, контрольной схемы.
Применение
1. Данное оборудование широко используется в производстве и в составе тестирующего оборудования. Частотомер подходит для улавливания быстрых изменений в сети. Таким образом, могут быть отслежены неполадки и дефекты приборов, что обеспечивает высокое качество производства.
2. В метрологических лабораториях частотомер 1.3 ГГц служит для калибровки колебаний различных измерительных приборов.
3. Во время проведения беспроводных тестов, частотомер может калибровать основные приборы коммуникации. Также он служит для анализа частоты сигналов и модуляции частоты.
Преимущества
1. Он отличается высокой чувствительностью.
2. Данное оборудование оснащается фильтром низких частот для улучшения показателей, что позволяет улучшить способность прибора противостоять помехам.
Параметры
| Модель | HC-F1000L |
| Измерение частоты | Канал A измерение 1 Гц-100 МГц Разрешение макс. 1 Гц Проходное время 0.01/0.1/1 сек на выбор Точность ±1 подсчет ±ошибка временной базы × частота. Канал B измерение 100 МГц-1 ГГц (макс. 1.3 ГГц) Разрешение макс. 100 Гц Проходное время 0.01/0.1/1 сек на выбор Accuracy ±1count ±Time Base Error × Freq. |
| Периодические измерения | (канал A ) измерение 1Гц -10 МГц Разрешение Макс. 10-9s Точность ±1 подсчет ±ошибка временной базы × период |
| Входные характеристики | Канал A Входная чувствительность 1 Гц-10 Гц 30mVrms 10 Гц-80 МГц 25mVrms 80 МГц-100 МГц 30mVrms Отклонение x 1, x 20 Fixed Сопротивление примерно 1MΩ , <3pF Макс. Входное напряжение 250Vrms (DC+AC) канал B Входная чувствительность 100 МГц-1ГГц 30mVrms 1 ГГц-1.3 ГГц 50mVrms Сопротивление примерно 50Ω Мин входное напряжение 3V |
| Выходной аттенюатор | 0 дБ, 10 дБ, 20 дБ,30 дБ, 40 дБ,60 дБ (6 опций выбора, ±1дБ точность с сопротивлением загрузки 600Ω ) |
| Временная база | Частота 10 МГц Стабильность лучше чем ± 2×10-6/день выход низкий уровень(0): 0V-0.8V Высокий уровень(1): 3V-5V |
| Дисплей | 8 д 7 мм светодиодный дисплей с отображением максимальных значений, проходных показателей, перегрузок, КГц, МГц и др. |
| Время разогрева | 20 мин после старта при 25°C |
| Рабочие условия | 0°C - 50°C, 10 - 90% влажности |
| Размеры | 85 мм(ш) × 207 мм(в) × 255 мм(г) |
| Вес | 2кг |
Примечание
1. Данный прибор должен быть оснащен стабильным напряжением.
2. Необходимо заземлить прибор.
Уход
1. Осуществляйте регулярную очистку и проветривание.
2. Запрещено разбрызгивать чистящее средство на машину, ее стоит протирать влажной мягкой тряпкой.
Наши аналоговые осциллографы, цифровые осциллографы, частотомеры 1.3 ГГц, спектральные анализаторы, генераторы сигналов и функциональные генераторы производятся в соответствии с международным стандартом ISO 9001:2008. Благодаря нашему богатому опыту производства и распространения, мы экспортируем нашу продукцию в США, Германию, Великобританию, Францию, Бразилию, Австралию, Россию, Италию и др.

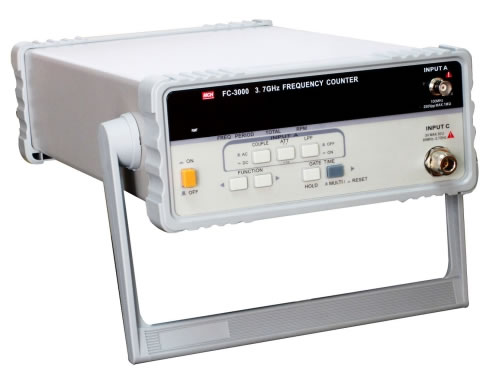

- Частотомер 3.7 ГГцЧастотомер 3.7 ГГц обычно используется для измерения числа колебаний или импульсов за секунду электрического сигнала. Он состоит из схемы временной развертки, входной схемы, цифрового индикатора, контрольной схемы. Данное оборудование необходимо для тестирования, ремонта и калибровки многочисленных электронных...
