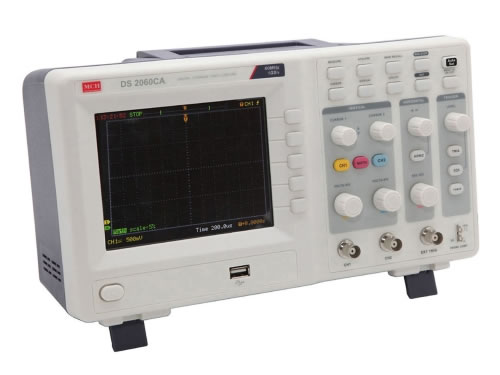

Цифровой Осциллограф С Полосой Пропускания 60 МГц
Описание
Цифровой осциллограф с полосой пропускания 60 МГц служит для отслеживания изменения электрического сигнала. Данное оборудование служит для хранения и анализа показателей сигнала тока при помощи современных технологий: системы запуска, хранения, вывода на экран, измерения. Цифровой осциллограф широко используется в науке, инженерии, фармакологии, телекоммуникации.
Преимущества
1. Цифровой осциллограф с полосой пропускания 60 МГц строит волну после получения сигнала и его анализа при помощи математических технологий. Данное оборудование служит для хранения и анализа сигнала.
2. Максимальная частота составляет 60 МГц.
3. Самый высокий уровень отбора данных составляет 1GS/сек, что обеспечивает точность анализа.
4. Он имеет множество режимов работы триггера: предварительный запуск, тиристорный запуск и импульсный запуск.
5. Он может быть присоединен к компьютеру для распечатки, сохранения данных.
6. Цифровой осциллограф имеет высокомощный процессор, для анализа частоты, времени, ширины волны автоматически.
Параметры Цифрового Осциллографа с Полосой Пропускания 60 МГц
| дисплей | 5.7 дюймов (STN), разрешение: 320×240 с “A”: монохром С “CA”: цвет |
| Каналы | 2 + без триггера |
| Ширина волны | 60MHz |
| Время подъема | 5.8ns |
| Реальный коэффициент отбора образцов | 1GS/сек |
| Коэффициент отбора образцов | 50GS/сек |
| Сопротивление на входе | 1MΩ ± 2%, 15pF ± 2% |
| Соединение входа | DC,AC,GND |
| Глубина памяти | 4kpts |
| Вертикальная чувствительность | 2mV/div - 5V/div |
| Вертикальная точность | ±4% (2mV/div - 5mV/div) ±3% (10mV/div - 5V/div) |
| Вертикальное разрешение | 8 бит |
| Режимы захвата | Авто, нормальный, одинарный |
| Режимы системы запуска | Край, видео, импульс, отсрочка |
| Источник питания системы запуска | CH1, CH2, EXT, EXT/5, EXT(50Ω) |
| Чувствительность системы запуска | 1div (DC-10 МГц), 1.5div (10 МГц-полная ширина волны) |
| Временная база | 5ns/div - 50s/div |
| Горизонтальная точность | ±0.01% |
| Ширина волны | 20 МГц |
| Макс напряжение на входе | 400V(DC+AC макс. занчение) |
| Автоматические измерения | VPP, Vamp, VRMS, VMAX, VMIN, VTOP, VBASE, VAVG, частота, период, Время повышения, время опадания, +ширина, -ширина, превышение предела, +загрузка,-загрузка |
| Измерение | +, -, ×, ÷, БПФ |
| Память | 10 комплектов волновых показателей и 10 комплектов программ установки |
| БПФ | окно: Hanning, Hamming, Blackman-Harris, Rectangular съем образцов: 1024 pts |
| X-Y | Ширина волны: 25/40/60/100/150/200 МГц Различия фаз: ±3° |
| ПК интерфейс | USB |
| Источник питания | 100-240V AC, 40VA Макс. |
| Доп. Детали | Кабель, датчик ×2 |
| Размеры | 303(ш) × 145(в) × 150(г) мм |
| Вес | 4.5 кг |
Примечание
1. Цифровой осциллятор с полосой пропускания 60 МГц должен оснащаться подходящей линией напряжения.
2. Для избегания короткого замыкания, необходимо заземлять оборудование.
Уход
1. Обеспечивайте хорошую вентиляцию, регулярную чистку и проверку оборудования.
2. Запрещено наносить чистящие средства на сам осциллограф. Следует использовать воду и мягкую тряпку.

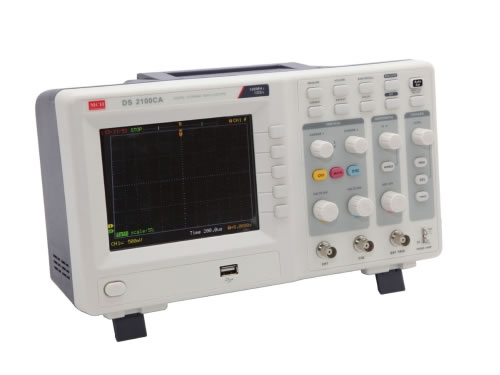

- Цифровой Осциллограф С Полосой Пропускания 100 МГцЦифровой осциллограф с полосой пропускания 100 МГц сохраняет и анализирует сигналы, отображая их на экране при помощи аналоговых технологий в виде волн. Входной аналоговый сигнал упрощается и преобразуется в цифровые данные. Машина анализирует амплитуду и временные показатели. Данное оборудование имеет современные технологии...
