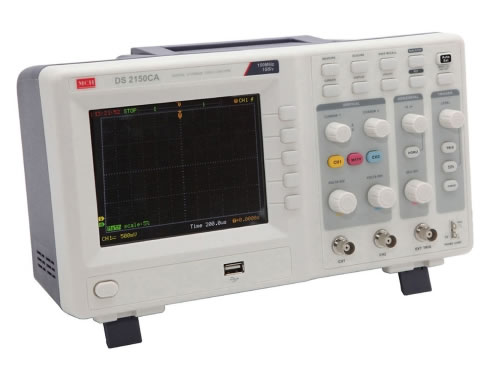

Osciloscopio de almacenamiento digital 150 MHz
Descripción
El osciloscopio de fósforo digital es utilizado para observar cambios en una señal eléctrica con el tiempo. El osciloscopio digital 150 MHz almacena y analiza las señales digitalmente en lugar de utilizar técnicas analógicas. Es ahora el tipo más común de osciloscopio en uso por su gatillo avanzado, almacenamiento, visualización y características de medición.
Aplicación
El osciloscopio de almacenamiento digital 150 MHz es usado extensamente en la industria de ciencia, farmacia, ingeniería y telecomunicaciones.
Características
1. Este osciloscopio de fósforo digital tiene más de 20 mediciones automáticas.
2. El osciloscopio digital 150 MHz es simple de operar. Todos los procesos de funcionamiento son completados en la tapa plástica así la forma de ola responde en una manera rápida.
Ventajas
1. El osciloscopio de almacenamiento digital 150 MHz puede construir formas de olas después la señal digitalizada de este modo la máquina tiene ventajas de memorización y almacenamiento de las señales observadas.
2. La tasa de muestra más alta del osciloscopio de fósforo digital es arriba de 1GS/s de esta modo es propenso para producir en la gráfica de un ordenador de señal.
3. Tiene un ancho de banda muy alto y el máximo es arriba de 200 MHz.
4. El osciloscopio de almacenamiento digital 150 MHz está equipado con más modelos de gatillo como pre-gatillo, gatillo lógico y gatillo de ancho de pulso.
5. Tiene la habilidad de procesamiento de forma de ola potente y es capaz de medir la frecuencia, aumentar el tiempo y pulsar automáticamente el ancho.
6. Puede ser conectada al ordenador así como impresión, archivar y analizar documentos.
Parámetros
Modelo | DS-2150CA |
Pantalla | 5.7 pulgadas (STN), Resolución: 320×240 Con “A”: Mono Con “CA”: Color |
Canales | 2 + Gatillo Ext. |
Ancho de Banda | 150MHz |
Tiempo de Subida | 2.3ns |
Tasa de Muestra en Tiempo Real | 1GS/s |
Tasa de Muestra Equivalente | 50GS/s |
Impedancia de Entrada | 1MΩ ± 2%, 15pF ± 2% |
Acoplamiento de Entrada | DC, AC, GND |
Profundidad de Memoria | 4kpts |
Sensibilidad Vertical | 2mV/div. - 5V/div. |
Precisión Vertical | ±4% (2mV/div. - 5mV/div.) ±3% (10mV/div. - 5V/div.) |
Resolución Vertical | 8 bits |
Modos de Adquisición | Auto, Normal, Simple |
Modos de Gatillo | Borde, Vídeo, Pulso, Retraso |
Fuente de Disparo | CH1, CH2, EXT, EXT/5, EXT(50Ω) |
Sensibilidad del Gatillo | 1div. (DC-10MHz), 1.5div. (Ancho de Banda Completo-10MHz) |
Base de Tiempo | 1ns/div. a 50s/div. |
Precisión Horizontal | ±0.01% |
Límite BW | 20MHz |
Voltaje de Entrada Máx. | 400V (pico DC+AC) |
Auto Mediciones | VPP, Rendimiento, VRMS, VMAX, VMIN, VTOP, VBASE, VAVG, Frecuencia, Período, Tiempo de Subida, Tiempo de Caída, +Ancho, -Ancho, Sobregiro, +Deber,-Deber |
Matemáticas | +, -, ×, ÷, FFT |
Almacenamiento | 10 sets de formas de olas y 10 sets de instalaciones |
FFT | Windows: Hanning, Hamming, Blackman-Harris, Rectangular Puntos de muestras: 1024 pts |
X-Y | Ancho de Banda: 25MHz/40MHz/60MHz/100MHz/150MHz/200MHz Diferencia de Fase: ±3° |
Interfaz PC | USB |
Suminstrador de Energía | 100-240V AC, 40VA Máx. |
Accesorios | Cable de Energía, Sonda × 2 |
Dimensiones | 303 (W) × 145 (H) × 150 (D) mm |
Peso | 4.5 kg |
Nota
1. El osciloscopio de almacenamiento digital 150 MHz debe de ser equipado con una línea adecuada de voltaje.
2. Para evitar choques eléctricos, el conductor de tierra protector de cable de energía debe de ser conectado al suelo.
Mantenimiento
1. Para mantener la buena ventilación, una limpieza regular debe de ser llevada a cabo.
2. No rociar limpiador directamente en los instrumento cuando lo está limpiando. Por favor utilice un paño suave con detergente suave en lugar de agua.

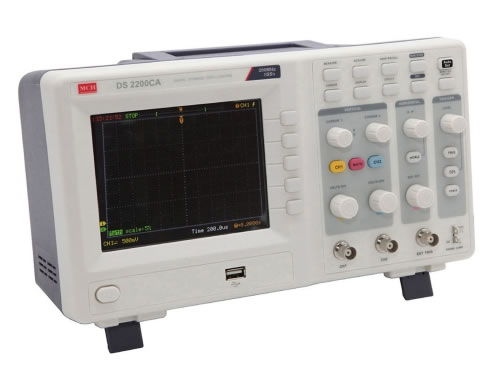

- Osciloscopio de almacenamiento digital 200 MHzEl osciloscopio de almacenamiento digital 200 MHz almacena y analiza las señales digitalmente en lugar de utilizar técnicas analógicas. Es ahora el tipo más común de osciloscopio en uso por su gatillo avanzado, almacenamiento, visualización y características de medición. Este osciloscopio digital es usado extensamente en la industria de ciencia, farmacia, ingeniería y telecomunicación...
