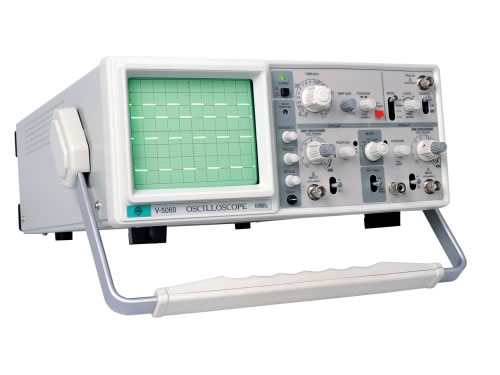

Osciloscopio Analógico 40 MHz
Descripción
Los osciloscopios de almacenamiento analógico el cual adoptan rayos catódicos, tubos para visualizar una forma de ola, es el primer osciloscopio que es usado por ingenieros. Utiliza una pistola electrónica para transmitir electrones a la pantalla. Los electrones emitidos desde los rayos de electrones por enfoque. Luego los rayos de electrones son irradiados en la pantalla recubierta con material fluorescente y da luz exterior. Enseña la señal en forma de onda por introducción de señal el cual controla la desviación de los rayos de los electrones. El osciloscopio analógico 40 MHz es usado extensamente en industrias de ciencia, farmacia, ingeniería y telecomunicaciones.
Ventajas
1. El osciloscopio analógico 40 MHz es simple de operar. Todos los procesos de operación son completados en la tapa plástica así la forma de ola responde en una manera rápida.
2. Los osciloscopios de almacenamiento analógico tiene una gran resolución vertical el cual es también continuo e ilimitado.
3. Es rápida en actualizar información debido a que captura cientos y miles de formas de ondas por minuto
4. Los osciloscopios analógicos 40 MHz proporciona forma de olas visible para los técnicos que pueden probar fácilmente entre el ancho de banda regulado.
Parámetros del Osciloscopio Analógico 40 MHz
| CRT | ||
| Pantalla | Pantalla de 6" con gratícula interna: divisiones de 8×10 (1 división=1cm) | |
| Voltaje de Aceleración | +12kv | |
| Fósforo | Estándar P31 | |
| Concentración | Ajustable | |
| Rotación de Rastreo | Ajustable | |
| Control de Intensidad | Suministrada | |
| Desviación Vertical | ||
| Ancho de Banda | Acoplamiento DC | DC a 40MHz (Normal) DC a 7MHz (Aumentado) |
| Acoplamiento AD | 10Hz a 40MHz (Normal) 10Hz a 7MHz (Aumentado) | |
| Factor de Desviación | 5mV/div. a 5V/div. en 10 pasos de secuencia 1-2-5 (X5 Aumentado: 1mV/div. a 1V/div. en 10 pasos) | |
| Modo de Visualización | CH1, CH2, ADD, ALT, CHOP | |
| Precisión | Normal: ±3%, Aumentado: ±5% | |
| Impedancia de Entrada | 1MΩ, 25pF | |
| Voltaje de Entrada Máx. | 250V (pico DC+AC) | |
| Salida CH1 | 20mV/div. (en 50Ω, 20Hz a 10MHz) | |
| Tiempo de Subida | ≤8.8ns | |
| Inversión de Polaridad | CH2 Only | |
| Desviación Horizontal | ||
| Base de Tiempo | 0.2μs/div. a 0.2s/div. en 9 pasos de secuencia 1-2-5. | |
| Aumento de Barrido | X10 | |
| Aumento CH1 ALT | X10 | |
| Precisión | Normal: ±3%, Aumentado: ±5% | |
| Modo X-Y | ||
| Eje-X | CH1 (Ancho de Banda: DC-500kHz) | |
| Eje-Y | CH2 | |
| Diferencia de Fase X-Y | 3° o menos (DC-50kHz) | |
| Sistema de Gatillo | ||
| Modo | NORM, AUTO, TV-V, TV-H | |
| Fuente de disparo | CH1,CH2,VERT, LINE, EXT | |
| Acoplamiento | AC | |
| Inclinación | + o - | |
| Sensibilidad & Frecuencia | 0.5 div. (0.5Vp-p EXT), 10Hz-40MHz 1.0 div. o 1Vp-p, TV | |
| Calibrador | ||
| Frecuencia | 1kHz ±20% | |
| Voltaje | 0.5V ±10% | |
| Fuente de Alimentación | ||
| Alcance de Voltaje | 220V/110V ±10% | |
| Fusible | 0.5A/1A | |
| Frecuencia | 50Hz-60Hz | |
| Físico | ||
| Dimensiones | 310(W) × 130(H) × 370(D) mm | |
| Peso | 9kg | |
Nota
Con el fin de evitar choques eléctricos en el osciloscopio analógico 40 MHz, el conductor de tierra protector de cable de energía debe de ser conectado al suelo.
Mantenimiento
1. Mantener una limpieza regular así para mantener la buena ventilación del osciloscopio analógico.
2. No rociar limpiador directamente en los osciloscopios de almacenamiento analógico cuando lo está limpiando. Por favor utilice un paño suave con detergente suave en lugar de agua.
