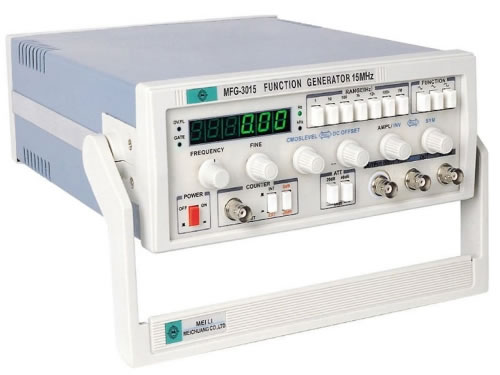

Аналоговый Функциональный Генератор 15 МГц
Описание
Аналоговый функциональный генератор 15 МГц обеспечивает систему электрическим сигналом различных форм в заданных частотных рамках. Данный функциональный генератор производит сигнал ровной, квадратной, треугольной, синусообразной формы. Он служит в оборудовании исследования, тестирования и ремонта.
Преимущества
1. Аналоговый функциональный генератор 15 МГц имеет высокоточную систему вывода сигнала, которая обеспечивает высокую точность сигнала при любой частоте.
2. Функциональный генератор состоит из операционного усилителя и дискретных компонентов. Он отличается простой конструкцией, доступной ценой и высокой надежностью.
3. Внешний корпус данного генератора 15 МГц имеет современный практичный дизайн. Он прост и удобен в управлении.
Параметры
| Модель | MFG-3015 |
| Частота | 0.3 Гц-15 МГц |
| Выходной сигнал | Синусоида, треугольник, квадрат, импульс -/+, волна -/+, TTL импульс |
| Выходное сопротивление | 50Ω±10% |
| Выходная амплитуда | ≥20Vp-p (откр.) |
| Сдвиг постоянной составляющей | 0 - ± 10V |
| Симметрия | 80:20 - 20:80 |
| Угол роста квадрата | 100 нс |
| Синусоидные характеристики | |
| Отклонение | <1% (10 гц-100 КНц) |
| Частота | ≤ ±0.5дБ (0.1 гц -o 100 КГц) ≤ ±1дБ (100КГц - 3 МГц) |
| Выходные сигналы транзисторно-транзисторных логических схем | |
| Уровень | высокий: ≥ 2.4Vp-p, низкий: ≤0.4V |
| Время подъема | ≤ 30 нс |
| Фильтр, управляемый напряжением | |
| Входное напряжение | -5V - 0V ± 10% |
| Макс. Коэф. Управления | 1000:1 |
| Входной сигнал | DC-1 КГц |
| Качание частоты | |
| Режим качания | Линейное, логарифметическое |
| Скорость качания | 10 мс- 5 сек |
| Коэффициент качания частоты | ≥1000:1 |
| Выходная амплитуда | 7Vp-p |
| Выходное сопротивление | 600Ω |
| Модуляция амплитуды | |
| Частота модуляции | 400 Гц (внутр ), 0 - 1 МГц (внеш ) |
| Глубина модуляции | 0 - 85 % |
| Модуляция частоты | |
| Отклонение | 0 - 10 % |
| Модуляция частоты | 400 Гц (внутр), 0 - 20 КГц (внеш) |
| Искажение сигнала | ≤1.5% (fc=500 КГц, fm=1 КГц, ±10%) |
| Входная мощность | |
| Амплитуда | ≥20Vp-p |
| Мощность | Макс. 5W |
| Частотомер | |
| Измерение | 1 Гц-20 МГц |
| Входное сопротивление | ≥1 MΩ/20pF |
| Чувствительность | 10mVrms |
| Макс. вход | 150V (AC+DC) |
| Входное затухание | 20 дБ |
| Точность | < 0.003% ± 1 d |
| Обычные | |
| Источник питания | AC 220V ± 10%, 50-60 Гц (110V ± 10% опционально) |
| Рабочие характеристики | 0℃- 40℃/≤90% влажность |
| Размеры | 310(ш) × 100(в) × 260(г) мм |
| Вес | 3.7 кг |
Примечание
1. Обеспечьте подходящее напряжение для генератора произвольного сигнала.
2. Во избежание короткого замыкания, заземлите оборудование.
Уход
1. Держите генератор в хорошо вентилируемом помещении.
2. Запрещено разбрызгивать чистящее средство на поверхность прибора. Очищать ее стоит лишь влажной мягкой тряпкой.
